Năng lực sản xuất PCB 1–20 lớp

Gia công PCB mẫu và sản xuất hàng loạt với nhiều lựa chọn vật liệu, độ dày, màu solder mask và hoàn thiện bề mặt. File Gerber được kiểm tra trước khi báo giá.

Nhận báo giá PCB Xem thông số

RIGID PCB CAPABILITIES

Thông số sản xuất PCB HPTECH

Các thông số dưới đây bám theo lựa chọn đang cung cấp trên hệ thống HPTECH. Yêu cầu đặc biệt sẽ được kỹ thuật xác nhận sau khi kiểm tra Gerber.

1–20Số lớp PCB

0.4–2.0 mmĐộ dày PCB

1–2 ozĐộ dày đồng

7 màuSolder mask

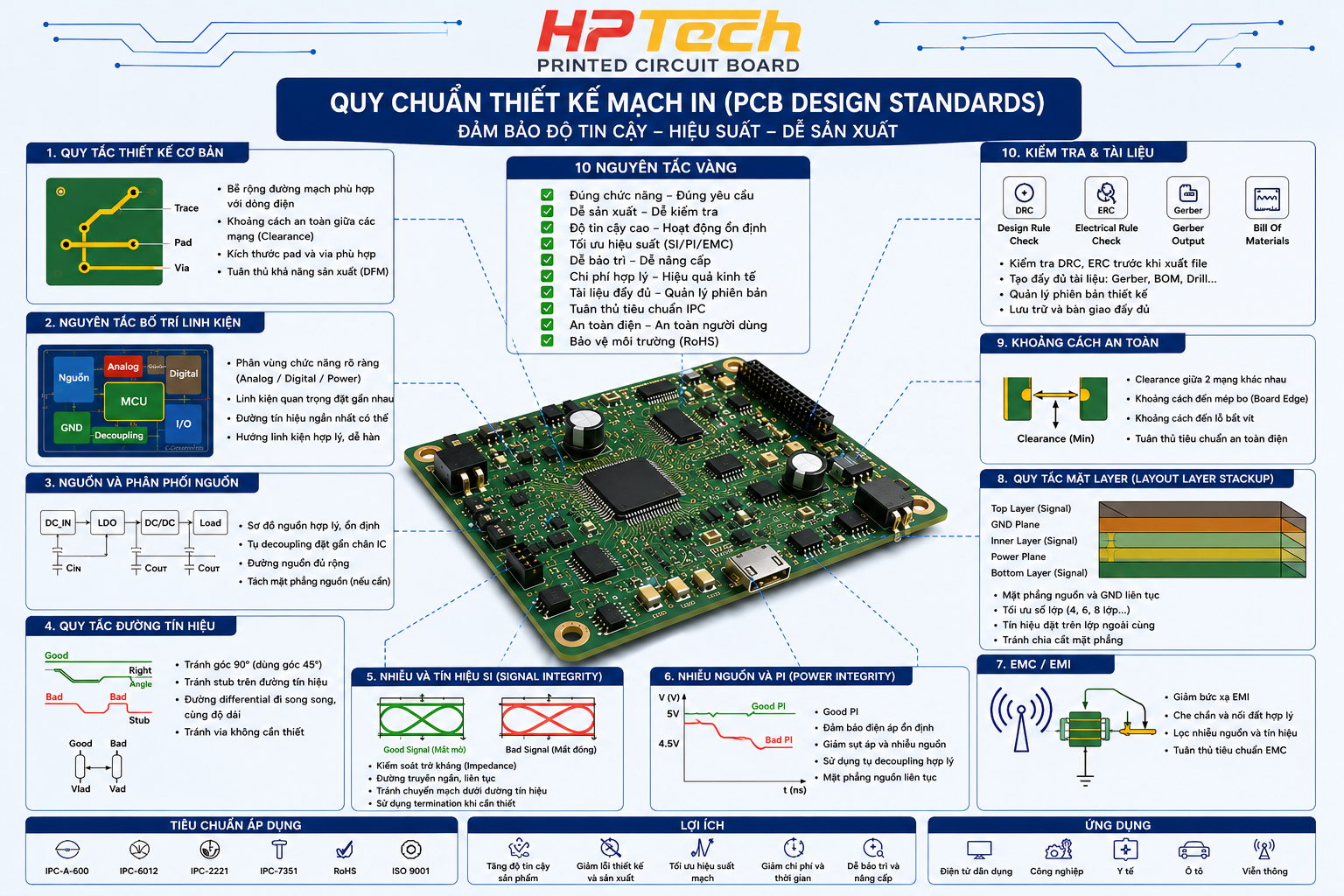

Infographic quy chuẩn thiết kế mạch in PCB: bố trí linh kiện, nguồn, đường tín hiệu, via, EMC và kiểm tra Gerber — **Minh hoạ quy chuẩn thiết kế PCB:** Tổng quan các nguyên tắc về bố trí, nguồn, tín hiệu, stack-up, khoảng cách an toàn và kiểm tra file sản xuất.

Thông số PCB

PCB SPECIFICATIONS

Hạng mục	Khả năng HPTECH	Ghi chú
Số lớp	1, 2, 4, 6…20 lớp	PCB nhiều lớp cần kiểm tra stack-up trước sản xuất.
Vật liệu	FR4, Flex, Aluminum, Copper Core, Rogers, PTFE	Khả năng phụ thuộc số lớp, độ dày và kích thước bo.
Kích thước tối đa	Đến 1200 × 600 mm	Kích thước giới hạn được xác nhận theo vật liệu và kết cấu.
Kích thước tối thiểu	5 × 5 mm	Khuyến nghị ghép panel đối với bo kích thước nhỏ.
Độ dày PCB	0.4 / 0.6 / 0.8 / 1.0 / 1.6 / 2.0 mm	1.6 mm là lựa chọn thông dụng.
Độ dày đồng	1 oz / 2 oz	Đường mạch và khoảng cách tối thiểu thay đổi theo độ dày đồng.
Hoàn thiện bề mặt	HASL, Lead Free HASL, ENIG	ENIG phù hợp pad mịn và yêu cầu hàn chính xác.

Khoan và Via

DRILLING

Hạng mục	Khả năng / khuyến nghị	Mô tả
Lỗ khoan cơ khí	0.5–6.0 mm	Lỗ lớn hoặc biên dạng đặc biệt được gia công CNC.
Via khuyến nghị	Lỗ ≥ 0.20 mm	Pad via khuyến nghị khoảng 0.80 mm để đảm bảo vành đồng.
Pad quanh lỗ	Lớn hơn lỗ khoảng 0.40 mm	Giúp tăng độ bám và giảm nguy cơ mất vành đồng.
Lỗ mạ nửa cạnh	Đường kính ≥ 0.80 mm	Cần ghi chú rõ yêu cầu castellated hole trong đơn hàng.

Đường mạch và khoảng cách

TRACES

Hạng mục	Khuyến nghị	Mô tả
Độ rộng đường mạch	≥ 0.20 mm (8 mil)	Tăng độ ổn định và tỷ lệ sản xuất thành công.
Khoảng cách Track / Pad / Via	≥ 0.254 mm (10 mil)	Giảm nguy cơ chập mạch trong quá trình ăn mòn và hàn.
Khoảng hở vùng phủ đồng	≥ 0.250 mm	Duy trì cách điện với pad, via và đường mạch khác net.

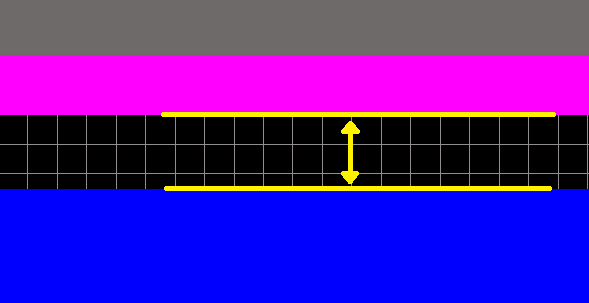

Khoảng cách tới mép PCB	≥ 0.50 mm	Tránh hư hỏng đường mạch khi phay hoặc cắt biên.

Solder mask

SOLDERMASK

Hạng mục	Khả năng	Mô tả
Màu solder mask	Xanh lá, xanh dương, tím, đỏ, vàng, đen, trắng	Màu thực tế có thể chênh nhẹ theo lô mực và vật liệu.
Không phủ solder mask	Hỗ trợ theo yêu cầu	Cần thể hiện rõ trong file Gerber và ghi chú đơn hàng.
Via phủ mực	Tenting theo Gerber	Kiểm tra lớp solder mask top/bottom trước khi xuất file.

Silkscreen

LEGEND

Hạng mục	Khuyến nghị	Mô tả

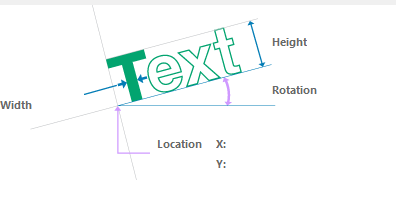

Màu chữ	Trắng / Đen / Không in	Chọn màu tương phản với solder mask.
Độ rộng nét chữ	≥ 0.20 mm	Nét quá nhỏ có thể mất hoặc khó đọc sau in.
Chiều cao chữ	≥ 2.5 mm	Đảm bảo mã linh kiện và ký hiệu rõ ràng.
Khoảng cách tới pad	Không chồng lên pad	Silkscreen giao pad sẽ được cắt bỏ trong xử lý CAM.

Biên dạng và Panel

OUTLINE

Hạng mục	Khả năng	Mô tả
Phay CNC	Biên dạng tùy chỉnh	Đường outline cần khép kín và không trùng nét.
V-Cut	Hỗ trợ	Phù hợp bo hình chữ nhật và panel theo đường thẳng.
Mouse bite	Hỗ trợ	Dùng tab và lỗ tem để tách PCB khỏi panel.
Ghép panel	Hỗ trợ	HPTECH có thể hỗ trợ tối ưu panel theo kích thước sản xuất.

Lưu ý: Các giá trị trên là năng lực tiêu chuẩn hoặc khuyến nghị thiết kế. Khả năng cuối cùng phụ thuộc đồng thời vào vật liệu, số lớp, độ dày, kích thước và cấu trúc file Gerber.
