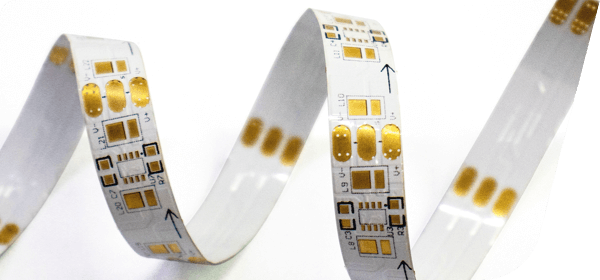

PCB Flex (Flexible PCB) hay còn gọi là mạch in mềm, là loại bảng mạch được sản xuất trên vật liệu nền có khả năng uốn cong, thay vì sử dụng vật liệu cứng như PCB truyền thống.

Nhờ khả năng uốn cong, gấp và tạo hình theo không gian, PCB Flex giúp các nhà thiết kế tối ưu kích thước sản phẩm, giảm trọng lượng và đơn giản hóa kết nối giữa các linh kiện.

Ngày nay, Flexible PCB được sử dụng rộng rãi trong smartphone, thiết bị đeo, camera, thiết bị y tế, ô tô, thiết bị IoT và nhiều sản phẩm điện tử hiện đại.

PCB Flex là gì?

PCB Flex là một loại mạch in sử dụng vật liệu nền mềm, phổ biến nhất là Polyimide (PI).

Khác với PCB cứng (Rigid PCB), Flexible PCB có thể được uốn cong trong phạm vi thiết kế cho phép. Điều này giúp PCB có thể được lắp đặt tại những vị trí có hình dạng phức tạp hoặc không gian hạn chế.

Một cấu trúc Flexible PCB cơ bản thường bao gồm:

• Lớp Polyimide

• Lớp đồng dẫn điện

• Coverlay

• Lớp keo

• Lớp gia cường (Stiffener) tại các khu vực cần tăng độ cứng

Tùy theo yêu cầu thiết kế, PCB Flex có thể được sản xuất với cấu trúc 1 lớp, 2 lớp hoặc nhiều lớp.

Cấu tạo của Flexible PCB

1. Polyimide – lớp nền mềm

Polyimide là vật liệu phổ biến nhất được sử dụng làm nền cho PCB Flex.

Vật liệu này có khả năng chịu nhiệt tốt, ổn định kích thước và phù hợp với các quy trình sản xuất PCB hiện đại.

2. Copper – lớp đồng

Lớp đồng tạo thành các đường dẫn điện trên Flexible PCB.

Độ dày đồng được lựa chọn tùy thuộc vào dòng điện, yêu cầu truyền tín hiệu và thiết kế của sản phẩm.

3. Coverlay

Coverlay được sử dụng để bảo vệ các đường mạch đồng trên PCB Flex khỏi tác động bên ngoài.

Coverlay cũng giúp cách điện và tăng độ bền cho mạch.

4. Stiffener

Stiffener là lớp gia cường được đặt tại những khu vực cần tăng độ cứng, chẳng hạn như:

• Khu vực connector

• Khu vực lắp linh kiện

• Khu vực tiếp xúc

• Khu vực cần hỗ trợ quá trình lắp ráp

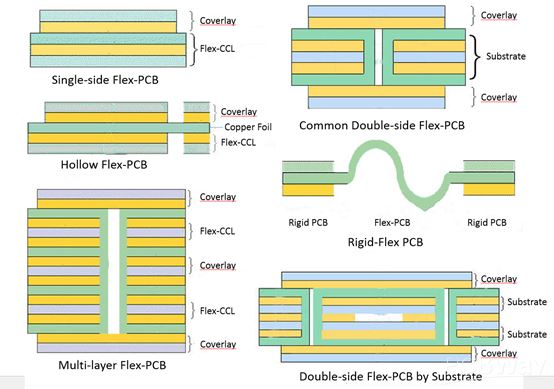

Các loại PCB Flex phổ biến

Flexible PCB 1 lớp

PCB Flex một lớp có cấu trúc đơn giản, phù hợp với các thiết kế có yêu cầu kết nối không quá phức tạp.

Ưu điểm của loại này là:

• Chi phí hợp lý

• Độ mềm dẻo cao

• Thiết kế đơn giản

• Phù hợp với nhiều ứng dụng điện tử

Flexible PCB 2 lớp

PCB Flex hai lớp có hai lớp đồng dẫn điện và được kết nối thông qua các lỗ via.

Loại này phù hợp với những thiết kế yêu cầu mật độ kết nối cao hơn.

Multi-Layer Flexible PCB

Flexible PCB nhiều lớp được sử dụng cho các thiết kế phức tạp, yêu cầu nhiều đường tín hiệu trong không gian nhỏ.

Loại PCB này thường xuất hiện trong các thiết bị điện tử cao cấp và thiết bị có mật độ linh kiện cao.

Rigid-Flex PCB

Rigid-Flex PCB kết hợp giữa PCB cứng và PCB mềm trên cùng một cấu trúc.

Đây là giải pháp giúp giảm số lượng connector và dây cáp trong sản phẩm, đồng thời tăng độ tin cậy của hệ thống kết nối.

Ưu điểm của PCB Flex

1. Khả năng uốn cong

Đây là ưu điểm nổi bật nhất của Flexible PCB.

Mạch có thể được thiết kế để uốn cong hoặc gấp theo hình dạng của sản phẩm, giúp giải quyết những hạn chế về không gian.

2. Tiết kiệm không gian

PCB Flex có thể thay thế một số dây cáp và connector truyền thống.

Nhờ đó, thiết kế sản phẩm có thể trở nên nhỏ gọn hơn.

3. Trọng lượng nhẹ

So với một số cấu trúc PCB cứng và hệ thống dây kết nối truyền thống, Flexible PCB có thể giúp giảm trọng lượng tổng thể của thiết bị.

4. Giảm số lượng kết nối

Flexible PCB có thể tích hợp nhiều đường kết nối trên cùng một mạch.

Điều này giúp giảm số lượng dây dẫn và connector, từ đó giảm các điểm có khả năng phát sinh lỗi.

5. Phù hợp với thiết bị nhỏ gọn

Flexible PCB đặc biệt phù hợp với các sản phẩm có kích thước nhỏ hoặc hình dạng phức tạp.

PCB Flex được ứng dụng ở đâu?

Flexible PCB xuất hiện trong rất nhiều thiết bị điện tử hiện đại.

Smartphone và tablet

PCB Flex được sử dụng để kết nối màn hình, camera, nút bấm, cảm biến và nhiều module bên trong điện thoại.

Thiết bị đeo

Smartwatch, thiết bị theo dõi sức khỏe và các thiết bị đeo khác thường yêu cầu mạch có kích thước nhỏ và khả năng thích ứng với hình dạng sản phẩm.

Camera

Flexible PCB được sử dụng để kết nối các module camera, cảm biến và các thành phần điện tử có vị trí lắp đặt linh hoạt.

Thiết bị y tế

Các thiết bị y tế nhỏ gọn có thể sử dụng Flexible PCB nhờ ưu điểm về kích thước, trọng lượng và khả năng thiết kế theo hình dạng sản phẩm.

Điện tử ô tô

PCB Flex và Rigid-Flex PCB được ứng dụng trong nhiều hệ thống điện tử ô tô, đặc biệt tại những vị trí có không gian hạn chế.

IoT và thiết bị thông minh

Các thiết bị IoT thường yêu cầu thiết kế nhỏ gọn, nhẹ và tích hợp nhiều chức năng, khiến Flexible PCB trở thành một lựa chọn phù hợp.

PCB Flex khác PCB cứng như thế nào?

PCB Flex và Rigid-Flex PCB

Hai công nghệ này có mối liên hệ nhưng không hoàn toàn giống nhau.

Flexible PCB sử dụng phần mạch mềm để tạo kết nối và có thể uốn cong theo yêu cầu thiết kế.

Trong khi đó, Rigid-Flex PCB kết hợp cả phần PCB cứng và phần PCB mềm trong cùng một bo mạch.

Rigid-Flex thường được lựa chọn khi sản phẩm vừa cần khu vực đặt linh kiện chắc chắn vừa cần các đoạn kết nối có khả năng uốn cong.

Những yếu tố cần quan tâm khi thiết kế PCB Flex

Thiết kế Flexible PCB cần chú ý nhiều yếu tố hơn PCB cứng thông thường.

Bend Radius

Bend Radius là bán kính uốn của PCB Flex.

Không nên thiết kế PCB với bán kính uốn quá nhỏ so với khả năng của vật liệu và cấu trúc mạch, vì có thể ảnh hưởng đến độ bền của đường đồng.

Độ dày PCB

Độ dày tổng thể ảnh hưởng trực tiếp đến khả năng uốn cong của Flexible PCB.

PCB càng mỏng thường càng dễ uốn, nhưng thiết kế vẫn phải đảm bảo độ bền cơ học cần thiết.

Copper Thickness

Độ dày đồng cần được lựa chọn dựa trên dòng điện và yêu cầu truyền tín hiệu.

Stiffener

Cần xác định chính xác vị trí sử dụng Stiffener, đặc biệt tại các khu vực connector hoặc lắp ráp linh kiện.

Vị trí đường mạch

Đường mạch nên được bố trí phù hợp với hướng uốn để hạn chế ứng suất tác động lên đồng dẫn điện.

Quy trình sản xuất PCB Flex

Một quy trình sản xuất Flexible PCB cơ bản có thể bao gồm:

Thiết kế PCB → DFM → Chuẩn bị vật liệu Polyimide → Tạo mạch → Khoan/Laser → Mạ đồng → Etching → Coverlay → Stiffener → Surface Finish → Kiểm tra AOI → Kiểm tra điện → Kiểm tra chất lượng → Đóng gói.

Mỗi công đoạn cần được kiểm soát chặt chẽ để đảm bảo độ chính xác của đường mạch và độ bền cơ học của sản phẩm.

Surface Finish cho PCB Flex

Tùy vào yêu cầu sản phẩm, Flexible PCB có thể sử dụng nhiều loại hoàn thiện bề mặt khác nhau.

Một số lựa chọn phổ biến gồm:

• ENIG

• OSP

• HASL trong một số trường hợp phù hợp

• Các giải pháp Surface Finish khác theo yêu cầu

Việc lựa chọn Surface Finish cần dựa trên yêu cầu về môi trường hoạt động, khả năng hàn, độ tin cậy và chi phí.

Khi nào nên sử dụng PCB Flex?

PCB Flex phù hợp khi sản phẩm có các yêu cầu như:

• Không gian lắp đặt hạn chế.

• Cần uốn cong hoặc gấp PCB.

• Muốn giảm dây cáp và connector.

• Cần giảm trọng lượng sản phẩm.

• Thiết kế có hình dạng phức tạp.

• Cần kết nối nhiều module trong không gian nhỏ.

• Yêu cầu độ linh hoạt cao trong quá trình lắp ráp.

Nếu thiết kế không yêu cầu khả năng uốn cong, PCB cứng truyền thống có thể là giải pháp kinh tế hơn.

HPTECH – Sản xuất PCB Flex theo yêu cầu

HPTECH cung cấp giải pháp PCB theo yêu cầu, bao gồm Flexible PCB, Rigid-Flex PCB và PCB nhiều lớp cho nhiều ứng dụng điện tử.

Tùy theo yêu cầu sản phẩm, HPTECH có thể tư vấn về:

• Số lớp PCB

• Vật liệu Polyimide

• Độ dày PCB

• Độ dày đồng

• Bend Radius

• Coverlay

• Stiffener

• Surface Finish

• Impedance Control

• Yêu cầu DFM

Khách hàng có thể cung cấp Gerber, ODB++, BOM hoặc dữ liệu thiết kế để được đánh giá khả năng sản xuất và lựa chọn cấu trúc PCB phù hợp.

Kết luận

PCB Flex (Flexible PCB) là giải pháp mạch in quan trọng trong xu hướng phát triển các thiết bị điện tử ngày càng nhỏ, nhẹ và tích hợp nhiều chức năng.

Với khả năng uốn cong, trọng lượng nhẹ, tiết kiệm không gian và giảm nhu cầu sử dụng dây cáp, Flexible PCB mang lại nhiều lợi ích cho các sản phẩm như smartphone, thiết bị đeo, camera, thiết bị y tế, ô tô và IoT.

Khi lựa chọn dịch vụ sản xuất PCB Flex, doanh nghiệp nên quan tâm đến vật liệu, cấu trúc PCB, Bend Radius, độ dày đồng, Stiffener, Surface Finish và khả năng kiểm soát chất lượng của nhà sản xuất.
