Mạch in 1 lớp là gì?
Cập nhật ngày 04-08-2026 bởi Admin

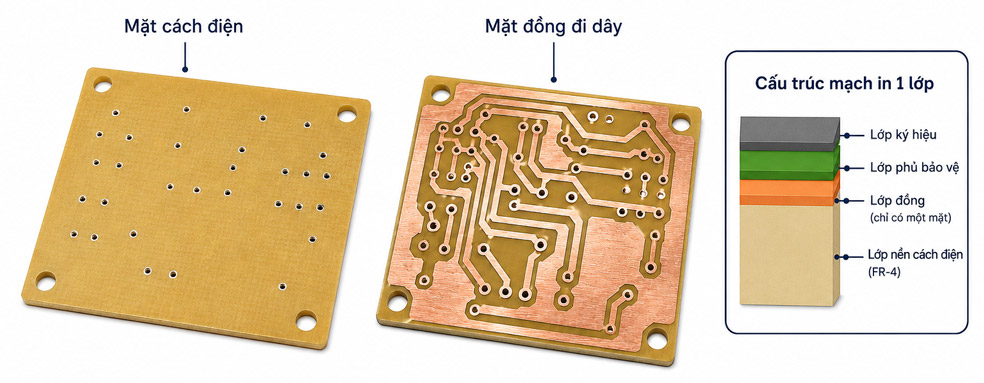

Mạch in 1 lớp là loại PCB chỉ có một mặt đồng dùng để đi dây. Đây là loại mạch đơn giản, dễ làm và rất phù hợp cho người mới bắt đầu học thiết kế, sửa chữa hoặc tự làm mạch điện tử tại nhà.
Mạch 1 lớp thường được dùng cho các mạch đơn giản như:
- Mạch nguồn cơ bản.
- Mạch LED.
- Mạch relay.
- Mạch cảm biến đơn giản.
- Mạch điều khiển nhỏ.
- Mạch học Arduino, vi điều khiển cơ bản.
Ưu điểm của mạch in 1 lớp là dễ thiết kế, dễ kiểm tra lỗi, chi phí thấp và có thể tự làm thủ công bằng phương pháp in nhiệt, ăn mòn đồng.

Cần chuẩn bị gì để làm mạch in thủ công 1 lớp?
Để làm PCB thủ công tại nhà, bạn cần chuẩn bị một số dụng cụ cơ bản sau:
| Dụng cụ | Công dụng | |
|---|---|---|
| Phíp đồng 1 mặt | Làm nền mạch in | |
| Dao cắt mạch | Cắt phíp đồng theo kích thước cần sử dụng | |
| Thước kẻ | Đo kích thước, canh đường cắt và hỗ trợ cắt phíp đồng thẳng hơn | |
| Máy in laser | In layout mạch | |
| Giấy in mạch | Chuyển mực in sang mặt đồng | |
| Bàn ủi | Ép mực lên phíp đồng | |
| Dung dịch ăn mòn đồng | Thường dùng FeCl3 hoặc dung dịch tương đương | |
| Giấy nhám mịn | Làm sạch bề mặt đồng | |
| Bút lông dầu | Sửa đường mạch bị đứt trước khi ăn mòn | |
| Máy khoan mini | Khoan lỗ gắn linh kiện | |
| Xăng thơm, axetone | Tẩy mực sau khi ăn mòn | |
| Mỏ hàn | Làm nóng chảy thiếc hàn để hàn linh kiện lên mạch | |
| Thiếc hàn | Tạo mối hàn, cố định và kết nối chân linh kiện với pad đồng trên PCB |
Quy trình làm mạch in thủ công 1 lớp

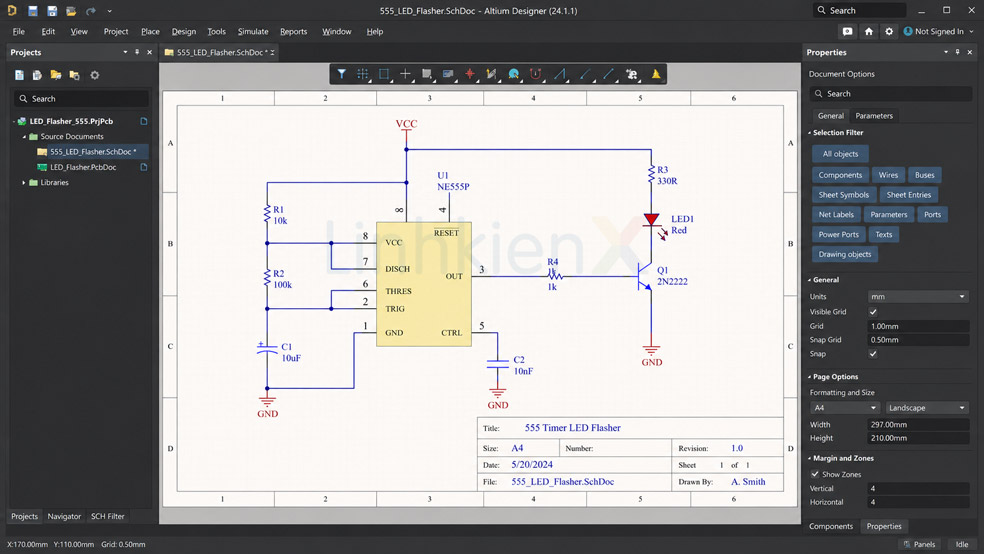

Bước 1: Thiết kế sơ đồ nguyên lý
Trước tiên, bạn cần vẽ sơ đồ nguyên lý của mạch. Đây là bước xác định các linh kiện cần dùng và cách chúng được nối với nhau.
Bạn có thể dùng các phần mềm như:
- Altium Designer
- Proteus
- EasyEDA
- KiCad
- Eagle
Với người mới, nên bắt đầu bằng các mạch đơn giản để dễ kiểm tra lỗi, ví dụ mạch LED, mạch nguồn 5V, mạch relay hoặc mạch điều khiển transistor.

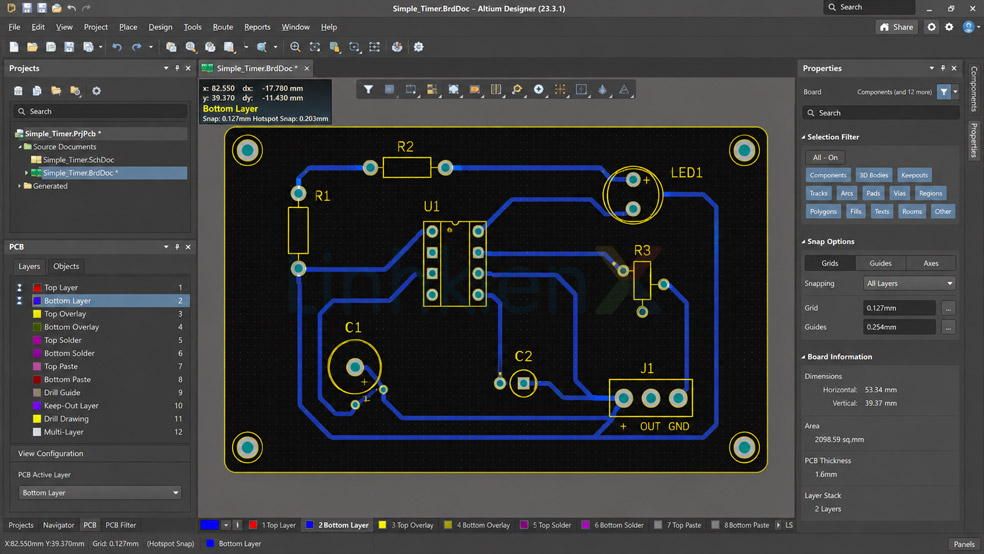

Bước 2: Vẽ layout PCB 1 lớp
Sau khi có sơ đồ nguyên lý, bạn chuyển sang bước vẽ layout PCB. Với mạch in 1 lớp thủ công, nên đi dây ở mặt Bottom vì đây là mặt đồng sẽ được ăn mòn và hàn linh kiện.
Một số lưu ý khi vẽ layout:
- Đường nguồn nên vẽ to hơn đường tín hiệu.
- Không nên để đường mạch quá sát nhau.
- Pad linh kiện nên đủ lớn để dễ khoan và dễ hàn.
- Hạn chế đi dây vòng vèo quá nhiều.
- Nên chừa khoảng cách an toàn giữa các đường đồng.
- Với mạch dòng lớn, cần tăng độ rộng đường mạch.
Nếu là người mới, không nên thiết kế đường mạch quá nhỏ vì khi ăn mòn thủ công rất dễ bị đứt nét hoặc lem mạch.

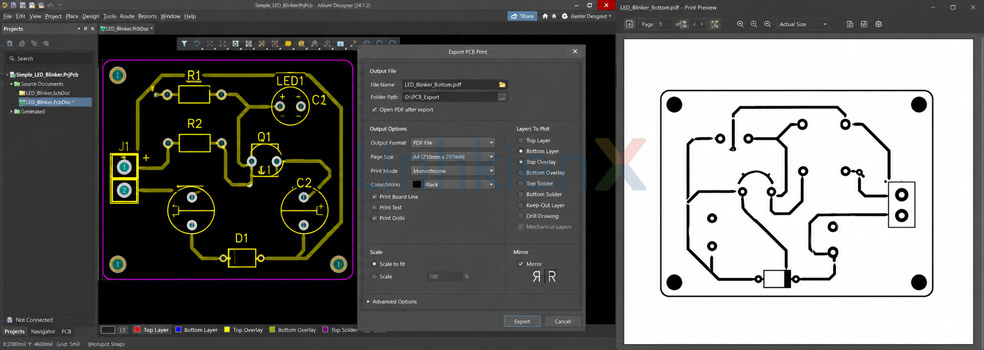

Bước 3: Xuất file in PCB
Sau khi vẽ xong layout, bạn xuất file PDF hoặc in trực tiếp từ phần mềm thiết kế PCB.
Với phương pháp in laser và ủi nhiệt, cần đặc biệt chú ý vấn đề Mirror.
Nếu bạn làm mạch in 1 lớp ở mặt Bottom và đặt mặt mực úp xuống phíp đồng để ép nhiệt, thông thường cần Mirror bản in. Vì khi ép mực từ giấy sang đồng, hình sẽ bị lật một lần. Nếu không mirror đúng, sau khi ủi lên phíp, mạch có thể bị ngược chiều.
Cách kiểm tra đơn giản:
- Thêm một chữ nhỏ như “ABC” hoặc tên mạch vào layout.
- In thử ra giấy.
- Khi ép lên đồng xong, nhìn trên mặt đồng phải đúng chiều mong muốn.
- Nếu bị ngược, cần chỉnh lại tùy chọn Mirror khi xuất file hoặc khi in.
Lưu ý: không nên mirror hai lần. Nếu phần mềm đã mirror sẵn mà máy in lại mirror thêm lần nữa thì bản mạch sẽ bị sai.

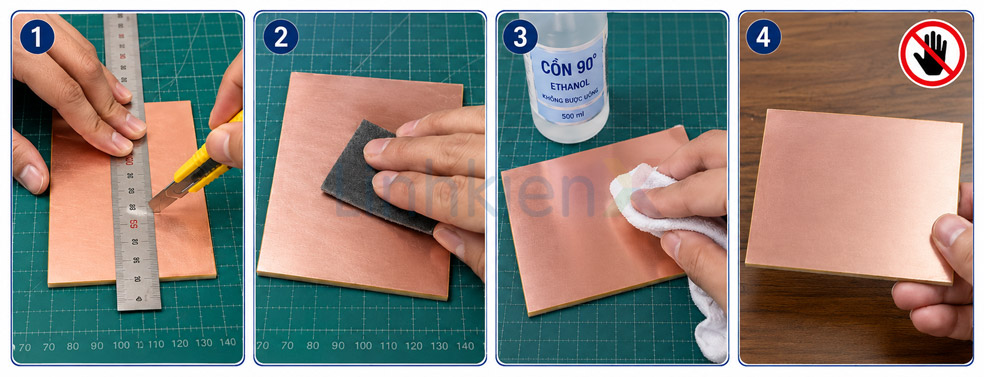

Bước 4: Làm sạch phíp đồng
Trước khi chuyển mực, cần làm sạch bề mặt đồng để mực bám tốt hơn.
Cách làm:
- Cắt phíp đồng đúng kích thước mạch.
- Dùng giấy nhám mịn chà nhẹ bề mặt đồng.
- Lau sạch bụi đồng bằng khăn khô hoặc cồn.
- Không chạm tay trực tiếp lên mặt đồng sau khi đã làm sạch.
Nếu mặt đồng còn dầu, bụi hoặc bị oxy hóa, mực in sẽ khó bám, dễ bong khi ngâm nước hoặc ăn mòn.

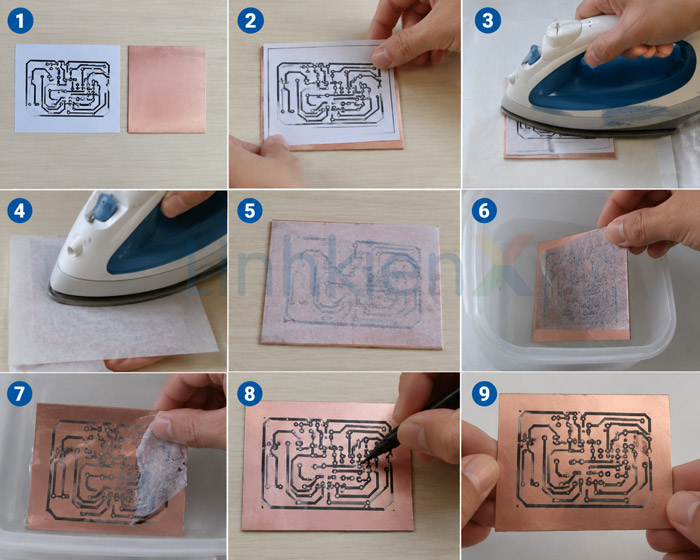

Bước 5: Chuyển mực lên phíp đồng
Đặt bản in lên mặt đồng sao cho mặt mực tiếp xúc trực tiếp với đồng. Sau đó dùng bàn ủi hoặc máy ép nhiệt để ép mực từ giấy sang phíp.
Nếu dùng bàn ủi:
- Làm nóng bàn ủi trước.
- Đặt phíp đồng trên bề mặt phẳng, chắc chắn.
- Ép đều tay trong vài phút.
- Tập trung ép kỹ các góc và mép mạch.
- Không di chuyển giấy quá nhiều trong lúc ủi để tránh lệch mạch.
Sau khi ép xong, để phíp nguội bớt rồi ngâm vào nước. Khi giấy mềm, bóc nhẹ lớp giấy ra, mực in sẽ bám lại trên mặt đồng.
Nếu có đoạn mạch bị thiếu nét, có thể dùng bút lông dầu để tô lại trước khi đem đi ăn mòn.

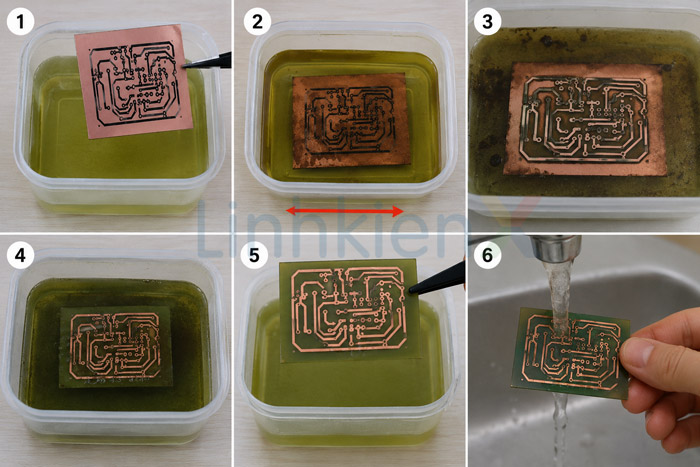

Bước 6: Ăn mòn đồng
Sau khi mực đã bám lên mặt đồng, cho phíp vào dung dịch ăn mòn. Phần đồng không được mực che sẽ bị ăn mòn, phần đồng có mực bảo vệ sẽ giữ lại thành đường mạch.
Khi ăn mòn:
- Lắc nhẹ khay để quá trình ăn mòn đều hơn.
- Không dùng tay trực tiếp chạm vào dung dịch.
- Quan sát đến khi phần đồng thừa tan hết.
- Không ngâm quá lâu vì có thể làm mòn vào đường mạch.
Sau khi ăn mòn xong, lấy mạch ra và rửa sạch bằng nước.

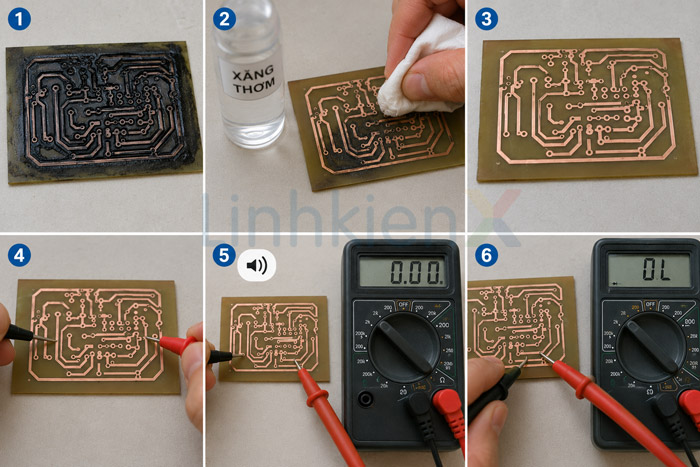

Bước 7: Tẩy mực in trên mạch
Sau khi ăn mòn, lớp mực đen vẫn còn nằm trên đường đồng. Bạn cần dùng xăng thơm, acetone hoặc giấy nhám mịn để tẩy lớp mực này đi.
Khi tẩy xong, các đường đồng sẽ hiện ra rõ ràng. Lúc này nên kiểm tra xem có đường nào bị đứt, bị lem hoặc bị chạm không.
Có thể dùng đồng hồ vạn năng ở chế độ đo thông mạch để kiểm tra:
- Đường cần nối có thông không.
- Hai đường gần nhau có bị chạm không.
- Pad linh kiện có bị đứt khỏi đường mạch không.

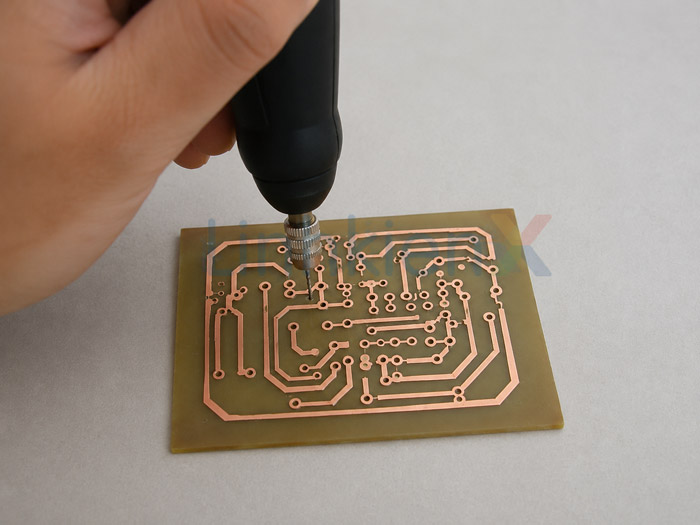

Bước 8: Khoan lỗ linh kiện
Dùng khoan mini để khoan các lỗ gắn linh kiện. Nên chọn mũi khoan phù hợp với chân linh kiện.
Một số kích thước thường dùng:
- Điện trở, tụ nhỏ, diode: khoảng 0.8mm.
- Header, domino, chân linh kiện lớn: khoảng 1.0mm đến 1.2mm.
- Lỗ bắt vít: tùy kích thước ốc.
Khi khoan, nên giữ mạch chắc chắn và khoan thẳng tay để tránh làm vỡ pad đồng.

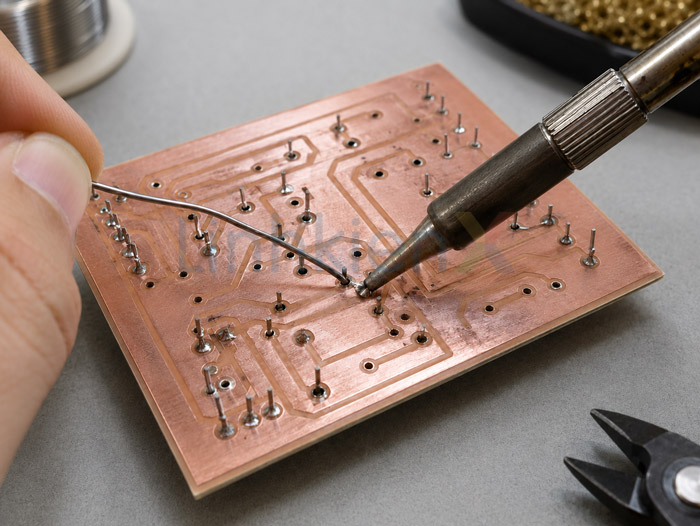

Bước 9: Hàn linh kiện lên mạch
Sau khi khoan xong, tiến hành gắn linh kiện và hàn.
Nên hàn theo thứ tự:
- Linh kiện thấp trước như điện trở, diode.
- Tụ nhỏ, IC socket.
- Transistor, LED.
- Tụ lớn, domino, jack nguồn.
- Dây nối hoặc linh kiện kích thước lớn.
Khi hàn, không nên để mỏ hàn quá lâu trên pad vì có thể làm bong đường đồng. Mối hàn đẹp thường có bề mặt sáng, bám đều quanh chân linh kiện và không bị vón cục.

Bước 10: Kiểm tra mạch trước khi cấp nguồn
Trước khi cấp điện cho mạch, cần kiểm tra lại toàn bộ PCB.
Nên kiểm tra:
- Có hàn sai chân linh kiện không.
- Có linh kiện phân cực bị lắp ngược không.
- Có chạm mạch giữa VCC và GND không.
- Đường nguồn có bị đứt không.
- Các chân IC, diode, tụ hóa, LED có đúng chiều không.
Nếu có thể, hãy cấp nguồn qua bộ nguồn có giới hạn dòng để tránh cháy linh kiện khi mạch bị lỗi.
Mẹo để làm mạch in 1 lớp đẹp hơn
Kết luận
PCB là phần rất quan trọng trong điện tử, giúp mạch gọn gàng, chắc chắn và chuyên nghiệp hơn so với việc nối dây thủ công. Với mạch in 1 lớp, người mới hoàn toàn có thể tự làm tại nhà bằng phương pháp in laser, ép nhiệt và ăn mòn đồng.
Điều quan trọng nhất khi làm PCB thủ công là thiết kế layout hợp lý, làm sạch mặt đồng, chuyển mực đúng cách và kiểm tra kỹ trước khi cấp nguồn. Đặc biệt, nếu dùng phương pháp in nhiệt cho mạch Bottom, cần chú ý Mirror bản in để tránh làm mạch bị ngược.
Tự làm mạch in không chỉ giúp bạn hiểu rõ hơn về nguyên lý điện tử mà còn giúp quá trình học, sửa chữa và chế tạo mạch trở nên chuyên nghiệp hơn.
