PCB HASL là một trong những phương pháp hoàn thiện bề mặt PCB phổ biến trong ngành sản xuất mạch in. HASL có khả năng hàn tốt, chi phí tương đối thấp và phù hợp với nhiều loại PCB thông dụng.

Trong bài viết này, HPTECH sẽ giúp bạn tìm hiểu HASL PCB là gì, quy trình HASL, Lead-Free HASL, ưu nhược điểm, HASL so với ENIG và khi nào nên lựa chọn HASL cho PCB.

PCB HASL là gì?

HASL là viết tắt của Hot Air Solder Leveling, có nghĩa là san phẳng thiếc bằng khí nóng.

Đây là một phương pháp surface finish – hoàn thiện bề mặt PCB, được thực hiện trên các vùng đồng lộ ra như solder pad. PCB được phủ flux, tiếp xúc với solder nóng chảy, sau đó các luồng khí nóng áp suất cao được sử dụng để loại bỏ lượng solder dư thừa và tạo lớp phủ solder trên bề mặt pad.

Mục đích chính của HASL là:

• Bảo vệ đồng khỏi quá trình oxy hóa.
• Duy trì khả năng hàn của pad.
• Tạo bề mặt phù hợp cho quá trình PCB Assembly.
• Tăng khả năng lưu trữ PCB trước khi lắp ráp.

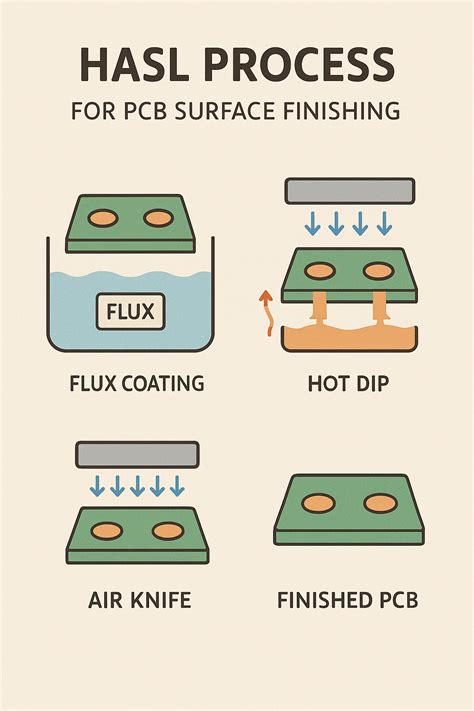

Hình ảnh minh họa quy trình HASL PCB

Hình trên minh họa các bước cơ bản: Flux → nhúng PCB vào solder nóng chảy → dùng hot-air knife loại bỏ solder dư → tạo lớp hoàn thiện trên pad.

Quy trình sản xuất PCB HASL

Quy trình HASL có thể thay đổi tùy dây chuyền sản xuất, nhưng về cơ bản gồm các bước sau:

1. Làm sạch PCB

Bề mặt đồng được làm sạch để loại bỏ dầu, bụi, oxide và các chất bẩn có thể ảnh hưởng đến khả năng solder wetting.

2. Phủ Flux

Flux được phủ lên vùng cần xử lý nhằm hỗ trợ solder bám và lan đều trên bề mặt đồng.

3. Nhúng vào solder nóng chảy

PCB được đưa qua bể solder nóng chảy. Solder bám lên các vùng copper được thiết kế để tiếp xúc.

4. Hot Air Leveling

Sau khi PCB ra khỏi bể solder, hot-air knives thổi khí nóng áp suất cao từ hai phía để loại bỏ solder dư thừa.

Đây là bước tạo nên tên gọi Hot Air Solder Leveling – HASL.

5. Làm nguội và làm sạch

PCB được làm nguội và xử lý phần flux còn lại trước khi chuyển sang các công đoạn kiểm tra.

Lead HASL và Lead-Free HASL là gì?

Hiện nay có hai nhóm HASL thường được nhắc đến:

Lead HASL

Lead HASL sử dụng hợp kim solder có chứa chì.

Phương pháp này có khả năng hàn tốt và từng được sử dụng rất rộng rãi. Tuy nhiên, yêu cầu về môi trường và quy định hạn chế chì khiến Lead-Free HASL trở thành lựa chọn phổ biến hơn trong nhiều sản phẩm hiện đại.

Lead-Free HASL – LF-HASL

Lead-Free HASL sử dụng hợp kim solder không chứa chì, thường dựa trên các hợp kim thiếc phù hợp với yêu cầu sản xuất và môi trường.

Một ví dụ phổ biến là hệ hợp kim SAC, chẳng hạn SAC305.

Lead-Free HASL có ưu điểm là phù hợp hơn với các yêu cầu sản phẩm cần tuân thủ quy định hạn chế chì.

Hình trên minh họa cấu trúc Lead-Free HASL PCB, gồm FR-4, copper, solder mask và lớp solder hoàn thiện trên pad.

Ưu điểm của PCB HASL

1. Chi phí hợp lý

HASL là một lựa chọn surface finish có chi phí tương đối thấp so với một số phương pháp hoàn thiện bề mặt khác.

Đây là một trong những lý do HASL vẫn được sử dụng rộng rãi cho các PCB thông dụng.

2. Khả năng hàn tốt

Bề mặt solder đã được phủ sẵn giúp pad có khả năng soldering tốt.

HASL phù hợp với nhiều phương pháp lắp ráp PCB như:

• SMT
• Through-Hole
• Reflow
• Wave Soldering
• Hand Soldering

3. Công nghệ phổ biến

HASL đã được sử dụng trong ngành PCB trong thời gian dài nên quy trình và thiết bị sản xuất tương đối phổ biến.

4. Bảo vệ đồng

Lớp solder giúp hạn chế copper pad tiếp xúc trực tiếp với môi trường, từ đó giảm nguy cơ oxy hóa.

5. Phù hợp PCB thông dụng

HASL thường phù hợp với PCB có:

• Component pitch tương đối lớn.
• Through-hole components.
• SMT thông dụng.
• Thiết kế không yêu cầu độ phẳng cực cao.

Nhược điểm của HASL PCB

HASL không phải là lựa chọn tối ưu cho mọi thiết kế.

1. Bề mặt không phẳng tuyệt đối

Do solder được phủ lên pad rồi san bằng bằng khí nóng, độ phẳng có thể không bằng các surface finish như ENIG.

Đây là điểm cần lưu ý với các linh kiện Fine-Pitch, BGA hoặc thiết kế mật độ cao.

2. Khó phù hợp với Fine-Pitch

Khi khoảng cách giữa các pad rất nhỏ, sự không đồng đều của lớp solder có thể ảnh hưởng đến quá trình lắp ráp.

3. Không lý tưởng cho một số BGA mật độ cao

Các thiết kế BGA có pitch nhỏ thường ưu tiên surface finish có độ phẳng cao hơn.

4. Nhiệt độ xử lý cao

Đặc biệt với Lead-Free HASL, nhiệt độ quy trình cao hơn so với một số quy trình hoàn thiện bề mặt khác. Điều này cần được cân nhắc đối với PCB mỏng hoặc cấu trúc vật liệu nhạy nhiệt.

HASL và ENIG khác nhau như thế nào?

ENIG tạo ra lớp nickel + immersion gold trên copper, mang lại bề mặt phẳng hơn HASL. Vì vậy ENIG thường được cân nhắc cho các thiết kế Fine-Pitch và BGA.

HASL và ENIG – nên chọn loại nào?

Chọn HASL khi:

• Dự án ưu tiên chi phí.
• PCB sử dụng linh kiện thông dụng.
• Có nhiều linh kiện Through-Hole.
• Không yêu cầu độ phẳng cực cao.
• Thiết kế không sử dụng Fine-Pitch quá nhỏ.
• Prototype hoặc PCB sản xuất phổ thông.

Chọn ENIG khi:

• PCB sử dụng BGA.
• Component pitch nhỏ.
• Mật độ linh kiện cao.
• Cần bề mặt phẳng.
• PCB yêu cầu tính thẩm mỹ cao.
• Cần surface finish phù hợp với các ứng dụng có yêu cầu kỹ thuật cao.

Việc lựa chọn surface finish nên dựa trên thiết kế PCB, loại linh kiện, quy trình assembly, yêu cầu độ tin cậy và ngân sách, thay vì chỉ dựa vào giá thành.

HASL có phù hợp với PCB SMT không?

Có.

HASL có thể được sử dụng cho nhiều thiết kế SMT thông thường. Tuy nhiên, khi thiết kế sử dụng Fine-Pitch, BGA, CSP hoặc các pad có khoảng cách rất nhỏ, độ phẳng của surface finish trở nên quan trọng hơn.

Trong những trường hợp này, ENIG hoặc một surface finish phẳng khác có thể phù hợp hơn.

HASL có phù hợp với PCB 2 lớp và PCB nhiều lớp không?

Có.

HASL có thể được sử dụng cho nhiều loại PCB:

• PCB 1 lớp.
• PCB 2 lớp.
• PCB 4 lớp.
• Multilayer PCB.
• Một số PCB công nghiệp.

Tuy nhiên, lựa chọn surface finish cuối cùng cần căn cứ vào stack-up, linh kiện và yêu cầu assembly.

Hình ảnh dây chuyền sản xuất HASL

Đây là hình ảnh một dây chuyền thiết bị Hot Air Solder Leveling và xử lý sau HASL trong nhà máy PCB.

HASL trong thiết kế và sản xuất PCB

Khi đặt PCB với surface finish HASL, kỹ sư cần xem xét:

• Component pitch.
• Pad size.
• BGA pitch.
• SMT density.
• Through-hole components.
• PCB thickness.
• Material.
• Lead-free requirement.
• Quy trình SMT.
• Yêu cầu sản phẩm cuối.

Đặc biệt, HASL không nên được lựa chọn chỉ vì rẻ hơn. Surface finish phải phù hợp với thiết kế và công nghệ lắp ráp.

PCB HASL tại HPTECH

HPTECH cung cấp giải pháp sản xuất PCB theo yêu cầu với nhiều lựa chọn surface finish phù hợp với từng thiết kế.

Tùy dự án, khách hàng có thể cân nhắc:

• HASL.
• Lead-Free HASL.
• ENIG.
• OSP.
• Các surface finish khác theo yêu cầu.

Đội ngũ kỹ thuật có thể dựa trên Gerber, PCB layout, loại linh kiện và yêu cầu PCBA để tư vấn lựa chọn surface finish phù hợp.

Kết luận

PCB HASL (Hot Air Solder Leveling) là phương pháp hoàn thiện bề mặt PCB phổ biến nhờ chi phí hợp lý, khả năng hàn tốt và độ tin cậy đã được chứng minh qua thời gian.

HASL đặc biệt phù hợp với các PCB thông dụng, Through-Hole và nhiều thiết kế SMT không yêu cầu độ phẳng cực cao.

Đối với Fine-Pitch, BGA, CSP và PCB mật độ cao, cần cân nhắc kỹ độ phẳng của surface finish và có thể lựa chọn ENIG hoặc giải pháp phù hợp hơn.
