PCB ENIG là một trong những phương pháp hoàn thiện bề mặt PCB phổ biến trong ngành sản xuất mạch in hiện nay. ENIG giúp tạo bề mặt tiếp xúc phẳng, chống oxy hóa tốt và có khả năng hàn ổn định, đặc biệt phù hợp với các bo mạch sử dụng linh kiện SMD, BGA và các ứng dụng yêu cầu độ tin cậy cao.

Trong bài viết này, chúng ta sẽ tìm hiểu PCB ENIG là gì, cấu tạo lớp mạ ENIG, ưu nhược điểm, quy trình sản xuất, ứng dụng và cách lựa chọn PCB ENIG phù hợp.

PCB ENIG là gì?

ENIG là viết tắt của Electroless Nickel Immersion Gold, nghĩa là mạ Nickel hóa học và vàng nhúng.

Đây là một phương pháp xử lý bề mặt PCB gồm hai lớp chính:

• Electroless Nickel: lớp Nickel được mạ hóa học lên bề mặt đồng.

• Immersion Gold: một lớp vàng rất mỏng được phủ lên trên lớp Nickel.

Cấu trúc cơ bản:

      LINH KIỆN
          │
          ▼
 ┌─────────────────┐
 │   GOLD – Au     │  ← Lớp vàng nhúng
 ├─────────────────┤
 │   NICKEL – Ni   │  ← Lớp Nickel
 ├─────────────────┤
 │   COPPER – Cu   │  ← Đồng PCB
 ├─────────────────┤
 │      FR-4       │  ← Vật liệu nền
 └─────────────────┘

Khác với cách hiểu thông thường, PCB ENIG không phải là PCB được phủ một lớp vàng dày. Lớp vàng ENIG thường rất mỏng và mục đích chính là bảo vệ lớp Nickel bên dưới, chống oxy hóa và tạo bề mặt hàn/tiếp xúc ổn định.

Cấu tạo lớp mạ ENIG trên PCB

Một PCB ENIG thông thường có cấu trúc từ dưới lên gồm:

1. Copper – lớp đồng

Đồng là lớp kim loại tạo thành đường mạch điện và pad linh kiện trên PCB.

Độ dày copper có thể được lựa chọn tùy theo thiết kế, chẳng hạn:

• 1 oz – khoảng 35 µm

• 2 oz – khoảng 70 µm

• 3 oz – khoảng 105 µm

• 4 oz – khoảng 140 µm

Với PCB công suất hoặc PCB đồng dày, độ dày copper có thể lớn hơn.

2. Nickel – lớp Nickel hóa học

Lớp Nickel nằm giữa đồng và vàng.

Lớp này có nhiều vai trò:

• Ngăn vàng tiếp xúc trực tiếp với đồng.

• Bảo vệ copper khỏi quá trình oxy hóa.

• Tạo bề mặt cứng.

• Làm lớp nền cho vàng nhúng.

• Tăng độ ổn định của bề mặt pad.

3. Gold – lớp vàng nhúng

Lớp vàng được tạo bằng phương pháp Immersion Gold.

Lớp vàng rất mỏng nhưng có khả năng:

• Chống oxy hóa.

• Bảo vệ bề mặt Nickel.

• Duy trì khả năng tiếp xúc điện.

• Tạo bề mặt phẳng.

• Hỗ trợ quá trình hàn linh kiện.

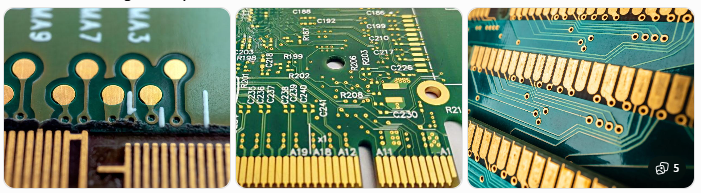

Vì sao PCB ENIG có màu vàng?

Đây là câu hỏi rất phổ biến.

Bề mặt PCB ENIG có màu vàng do lớp Immersion Gold nằm trên lớp Nickel.

Tuy nhiên, màu vàng của ENIG không có nghĩa là toàn bộ bề mặt PCB được phủ một lớp vàng dày.

Có thể hình dung:

             Bề mặt PCB
                  │
          ┌──────────────┐
          │  Vàng – Au   │
          ├──────────────┤
          │ Nickel – Ni  │
          ├──────────────┤
          │  Đồng – Cu   │
          └──────────────┘

Do lớp vàng ENIG rất mỏng nên phần lớn chi phí và tính chất cơ học của bề mặt thực tế đến từ cấu trúc Nickel + Gold, chứ không phải từ một lớp vàng dày như các sản phẩm mạ vàng trang sức.

Ưu điểm của PCB ENIG

PCB ENIG được sử dụng rộng rãi vì sở hữu nhiều ưu điểm so với một số phương pháp xử lý bề mặt khác.

1. Bề mặt phẳng

Một trong những ưu điểm lớn nhất của ENIG là bề mặt tương đối phẳng.

Điều này rất quan trọng đối với:

• SMD.

• Fine-pitch IC.

• QFN.

• BGA.

• Micro BGA.

• Các linh kiện có pitch nhỏ.

Bề mặt phẳng giúp quá trình đặt linh kiện và hàn SMT ổn định hơn.

2. Khả năng chống oxy hóa tốt

Lớp vàng bảo vệ bề mặt Nickel khỏi môi trường bên ngoài.

Nhờ đó PCB ENIG có khả năng bảo quản tốt hơn so với một số bề mặt đồng không được bảo vệ đầy đủ.

Đây là một ưu điểm quan trọng đối với:

• PCB lưu kho.

• PCB xuất khẩu.

• PCB sản phẩm công nghiệp.

• PCB thiết bị điện tử có yêu cầu độ tin cậy cao.

3. Phù hợp với linh kiện BGA

PCB ENIG thường được sử dụng cho các bo mạch có BGA vì bề mặt pad phẳng.

Đối với các thiết kế có mật độ linh kiện cao, bề mặt ENIG giúp kiểm soát quá trình SMT tốt hơn.

4. Bề mặt đẹp

PCB ENIG có màu vàng đặc trưng và tạo cảm giác sản phẩm cao cấp.

Vì vậy ENIG thường được lựa chọn cho:

• Thiết bị điện tử cao cấp.

• Bo mạch điều khiển.

• Thiết bị công nghiệp.

• Sản phẩm IoT.

• Thiết bị thương mại.

5. Khả năng hàn tốt

Bề mặt ENIG có thể hỗ trợ quá trình hàn SMT ổn định nếu PCB được sản xuất và bảo quản đúng yêu cầu.

Đặc biệt, bề mặt phẳng giúp kiểm soát lượng solder paste tốt hơn trong một số thiết kế có pitch nhỏ.

6. Có thể sử dụng cho tiếp điểm

ENIG có thể được sử dụng cho một số vùng tiếp xúc điện.

Tuy nhiên, cần phân biệt ENIG với Hard Gold.

Nếu thiết kế yêu cầu vùng tiếp xúc chịu ma sát hoặc cắm/rút nhiều lần, cần xem xét loại surface finish phù hợp thay vì mặc định sử dụng ENIG.

Nhược điểm của PCB ENIG

Bên cạnh ưu điểm, PCB ENIG cũng có một số hạn chế.

1. Giá thành cao hơn HASL

ENIG thường có chi phí cao hơn các phương pháp hoàn thiện bề mặt phổ biến như HASL.

Nguyên nhân đến từ quy trình hóa học nhiều bước và việc sử dụng Nickel, Gold.

2. Yêu cầu kiểm soát quy trình sản xuất

Chất lượng ENIG phụ thuộc đáng kể vào:

• Độ dày Nickel.

• Độ dày Gold.

• Hóa chất sử dụng.

• Điều kiện mạ.

• Kiểm soát bề mặt copper.

• Quy trình làm sạch.

Nếu kiểm soát không tốt có thể ảnh hưởng đến khả năng hàn và độ tin cậy của PCB.

3. Không phải lựa chọn tối ưu cho mọi PCB

Đối với một PCB đơn giản, giá thành thấp và không yêu cầu bề mặt quá phẳng, HASL có thể là lựa chọn kinh tế hơn.

Do đó không nên lựa chọn ENIG chỉ vì PCB có màu vàng đẹp.

PCB ENIG và PCB HASL khác nhau như thế nào?

Hai phương pháp surface finish thường được so sánh là ENIG và HASL.

Nếu PCB sử dụng BGA, QFN hoặc linh kiện fine-pitch, ENIG thường là lựa chọn đáng cân nhắc.

PCB ENIG và HASL Lead-Free

HASL Lead-Free sử dụng hợp kim hàn không chứa chì, trong khi ENIG sử dụng cấu trúc Nickel + Gold.

Có thể lựa chọn theo yêu cầu:

Chọn ENIG khi:

• Có BGA.

• Có linh kiện fine-pitch.

• Cần bề mặt phẳng.

• Yêu cầu ngoại quan cao.

• PCB cần lưu kho tương đối lâu.

• Thiết kế yêu cầu bề mặt pad ổn định.

Chọn HASL Lead-Free khi:

• Cần tối ưu chi phí.

• PCB không có pitch quá nhỏ.

• Thiết kế phổ thông.

• Không yêu cầu bề mặt phẳng cao.

Quy trình sản xuất PCB ENIG

Quy trình ENIG gồm nhiều bước xử lý bề mặt.

Một quy trình tổng quát có thể được mô tả:

PCB Copper
    ↓
Làm sạch bề mặt
    ↓
Micro Etching
    ↓
Activation
    ↓
Electroless Nickel
    ↓
Immersion Gold
    ↓
Rửa / làm sạch
    ↓
Kiểm tra
    ↓
PCB ENIG hoàn thiện

Bước 1: Làm sạch

Bề mặt copper được làm sạch để loại bỏ:

• Dầu.

• Bụi.

• Oxide.

• Chất bẩn.

Mục tiêu là tạo bề mặt phù hợp cho quá trình mạ.

Bước 2: Micro Etching

Một lượng nhỏ copper trên bề mặt được xử lý để tạo điều kiện cho lớp Nickel bám tốt.

Bước 3: Activation

Bề mặt được hoạt hóa trước khi tiến hành electroless nickel.

Bước 4: Electroless Nickel

Nickel được hình thành trên bề mặt copper bằng phản ứng hóa học mà không cần dòng điện trực tiếp như phương pháp mạ điện thông thường.

Bước 5: Immersion Gold

Sau khi có lớp Nickel, PCB được đưa qua quá trình vàng nhúng để tạo lớp Gold mỏng trên bề mặt.

Bước 6: Kiểm tra

PCB được kiểm tra:

• Ngoại quan.

• Độ phủ.

• Độ dày lớp mạ.

• Khả năng hàn.

• Kích thước pad.

• Các yêu cầu kỹ thuật khác.

Độ dày lớp ENIG bao nhiêu?

Độ dày ENIG phụ thuộc vào tiêu chuẩn sản xuất và yêu cầu của sản phẩm.

Một cấu hình thường được gặp có thể nằm trong khoảng:

Các giá trị này không phải thông số cố định cho mọi nhà máy. Khi đặt sản xuất cần xác nhận rõ yêu cầu surface finish và tiêu chuẩn kỹ thuật.

Đối với các sản phẩm yêu cầu độ tin cậy cao, nên quy định rõ yêu cầu về:

• Nickel thickness.

• Gold thickness.

• Surface finish standard.

• Solderability.

• Appearance.

ENIG có phải là Hard Gold không?

Không.

Đây là một trong những nhầm lẫn phổ biến nhất khi đặt PCB.

ENIG

ENIG = Electroless Nickel + Immersion Gold

Lớp vàng tương đối mỏng và chủ yếu có chức năng bảo vệ bề mặt Nickel.

Hard Gold

Hard Gold thường được sử dụng cho vùng tiếp điểm cần:

• Chịu mài mòn.

• Cắm/rút nhiều lần.

• Tiếp xúc cơ học.

• Độ bền bề mặt cao.

Ví dụ:

• Edge Connector.

• Gold Finger.

• Một số loại contact.

Vì vậy nếu PCB có Gold Finger, không nên chỉ ghi đơn giản "ENIG" mà cần xác định đúng yêu cầu mạ tiếp điểm.

PCB ENIG có phù hợp với BGA không?

Có.

ENIG là một trong những lựa chọn phổ biến cho PCB có BGA nhờ bề mặt tương đối phẳng.

Điều này đặc biệt hữu ích khi PCB có:

• BGA pitch nhỏ.

• QFN.

• LGA.

• CSP.

• Fine-pitch IC.

Tuy nhiên, chất lượng hàn BGA không chỉ phụ thuộc vào surface finish mà còn phụ thuộc vào:

• PCB fabrication.

• Solder paste.

• Stencil.

• Reflow profile.

• Pad design.

• Component quality.

PCB ENIG có dẫn điện tốt không?

Có, nhưng cần hiểu đúng.

Lớp vàng ENIG rất mỏng nên không nên xem nó là lớp dẫn dòng chính của PCB.

Dòng điện chủ yếu chạy qua:

Copper → đường mạch → pad → chân linh kiện

Trong khi lớp Gold chủ yếu đóng vai trò bảo vệ bề mặt và hỗ trợ tiếp xúc.

Đối với đường nguồn hoặc đường dòng lớn, cần quan tâm chủ yếu đến:

• Copper thickness.

• Trace width.

• Current.

• Temperature rise.

• Via.

• Thermal design.

Khi nào nên chọn PCB ENIG?

PCB ENIG là lựa chọn phù hợp nếu thiết kế có một hoặc nhiều yêu cầu sau:

• Sử dụng BGA.

• Sử dụng linh kiện fine-pitch.

• Yêu cầu pad phẳng.

• Cần ngoại quan cao cấp.

• Cần khả năng chống oxy hóa tốt.

• PCB cần lưu kho.

• Sản phẩm điện tử công nghiệp.

• Thiết bị IoT.

• Thiết bị điều khiển.

• Thiết bị có mật độ linh kiện cao.

Khi nào không nhất thiết phải dùng ENIG?

Nếu PCB chỉ là một mạch điện tử đơn giản như:

• Mạch relay.

• Mạch nguồn đơn giản.

• Mạch LED phổ thông.

• Mạch điều khiển không có BGA.

• PCB thử nghiệm giá rẻ.

thì có thể cân nhắc HASL Lead-Free để tối ưu chi phí.

Những thông tin cần cung cấp khi đặt PCB ENIG

Để nhà sản xuất báo giá chính xác, nên cung cấp:

File sản xuất

• Gerber.

• Drill File.

• Pick & Place nếu cần SMT.

• BOM nếu cần lắp ráp.

Thông số PCB

• Kích thước.

• Số lớp.

• PCB thickness.

• Copper thickness.

• Solder mask.

• Silkscreen.

• Surface finish: ENIG.

• Số lượng.

Yêu cầu đặc biệt

• BGA.

• Fine-pitch.

• Gold Finger.

• Impedance Control.

• Via in Pad.

• Blind/Buried Via.

• HDI.

• Yêu cầu kiểm tra đặc biệt.

PCB ENIG có thể đặt sản xuất theo Gerber không?

Có.

Gerber là định dạng phổ biến để nhà máy sản xuất PCB.

Một bộ Gerber PCB ENIG thông thường có thể bao gồm:

Top Copper
Bottom Copper
Top Solder Mask
Bottom Solder Mask
Top Silkscreen
Bottom Silkscreen
Board Outline
Drill File

Khi đặt hàng, cần ghi rõ:

Surface Finish: ENIG

và nếu có yêu cầu đặc biệt thì nên ghi thêm độ dày Nickel/Gold theo tiêu chuẩn mà sản phẩm yêu cầu.

Kết luận

PCB ENIG là giải pháp hoàn thiện bề mặt PCB có độ phẳng tốt, khả năng chống oxy hóa cao và phù hợp với các thiết kế điện tử hiện đại.

Đặc biệt, ENIG phù hợp với:

• PCB BGA

• PCB QFN

• PCB fine-pitch

• PCB thiết bị công nghiệp

• PCB IoT

• PCB điều khiển

• PCB điện tử cao cấp

Cấu trúc Nickel + Immersion Gold giúp bảo vệ bề mặt copper và tạo điều kiện thuận lợi cho quá trình SMT.

Tuy nhiên, ENIG có chi phí cao hơn một số phương pháp surface finish phổ thông. Vì vậy, việc lựa chọn ENIG cần dựa trên yêu cầu kỹ thuật thực tế của sản phẩm thay vì chỉ dựa vào ngoại quan màu vàng.

Cần đặt sản xuất PCB ENIG?

Bạn có thể chuẩn bị Gerber + Drill + thông số PCB + số lượng, sau đó gửi yêu cầu để kiểm tra khả năng sản xuất và báo giá.

Dịch vụ liên quan:

• Dịch vụ sản xuất PCB

• PCB đồng dày

• PCB Aluminium

• PCB Rogers

FAQ – Câu hỏi thường gặp về PCB ENIG

1. PCB ENIG là gì?

PCB ENIG là PCB sử dụng phương pháp hoàn thiện bề mặt bằng Nickel hóa học và vàng nhúng, viết tắt của Electroless Nickel Immersion Gold.

2. PCB ENIG có phải PCB mạ vàng không?

Có thể gọi là PCB mạ vàng theo cách gọi thông dụng, nhưng chính xác hơn ENIG là cấu trúc Electroless Nickel + Immersion Gold, trong đó lớp vàng rất mỏng.

3. PCB ENIG có tốt hơn HASL không?

Không có phương pháp nào tốt hơn tuyệt đối. ENIG có ưu thế về độ phẳng và phù hợp với BGA/fine-pitch, trong khi HASL thường có lợi thế về chi phí.

4. PCB ENIG có phù hợp với BGA không?

Có. Bề mặt ENIG tương đối phẳng và thường được sử dụng cho PCB có BGA và các linh kiện fine-pitch.

5. ENIG có giống Hard Gold không?

Không. ENIG chủ yếu dùng để bảo vệ bề mặt PCB và hỗ trợ hàn; Hard Gold phù hợp hơn với các vùng tiếp điểm cần chịu ma sát và cắm/rút nhiều lần.

6. PCB ENIG có đắt không?

Thông thường PCB ENIG có giá cao hơn HASL do quy trình xử lý bề mặt và vật liệu sử dụng.

7. Có thể sản xuất PCB ENIG từ Gerber không?

Có. Chỉ cần cung cấp bộ Gerber, Drill và thông số kỹ thuật như kích thước, số lớp, copper thickness, PCB thickness, surface finish và số lượng.

8. PCB ENIG dùng được cho mạch công suất không?

Có thể, nhưng ENIG chủ yếu là phương pháp hoàn thiện bề mặt. Khả năng chịu dòng của PCB phụ thuộc nhiều hơn vào độ dày copper, chiều rộng đường mạch, via và thiết kế nhiệt.
