Bạn từng tự hỏi về việc kích thước của điện thoại thông minh, laptop hoặc máy tính để bàn của bạn trở nên nhỏ gọn với mỗi mẫu mới? Sức mạnh ẩn sau điều này là gì? Một trong những lý do khiến thiết bị điện tử của bạn trở nên mảnh mai là bo mạch in (PCB). Cùng với bán dẫn và các thiết bị điện tử công suất khác, PCB đóng vai trò quan trọng trong quá trình này. Muốn biết PCB là gì không? Tiếp tục đọc để khám phá ý nghĩa của PCB và cách nó hoạt động. Hãy nhớ đến những chiếc máy tính có kích thước bàn hoặc phòng? Lý do khiến chúng lớn hơn không chỉ giới hạn ở kích thước của các thành phần bán dẫn. Cáp nối cũng đóng góp vào cấu trúc lớn và nặng nề của chúng.

Bảng mạch in 4 lớp PCB là loại bảng mạch in (PCB) có cấu tạo gồm 4 lớp vật liệu dẫn điện (thường là đồng) được ép dính vào nhau bằng vật liệu cách điện (thường là FR4). Bốn lớp này được kết nối với nhau bằng các vias (lỗ kim) để tạo ra các mạch điện phức tạp.

Mạch in hai mặt tương tự như PCB một mặt, nhưng chúng có hai mặt của dây dẫn và lớp trên cùng và lớp dưới cùng. Các thành phần dẫn điện và đồng có thể được thêm vào ở hai bên. Điều này cho phép các dấu vết giao nhau. PCB hai mặt có mật độ cao hơn và không yêu cầu hàn điểm-điểm. PCB hai mặt có thể được sử dụng trong máy bán hàng tự động, bảng điều khiển, bộ khuếch đại, hệ thống chiếu sáng.

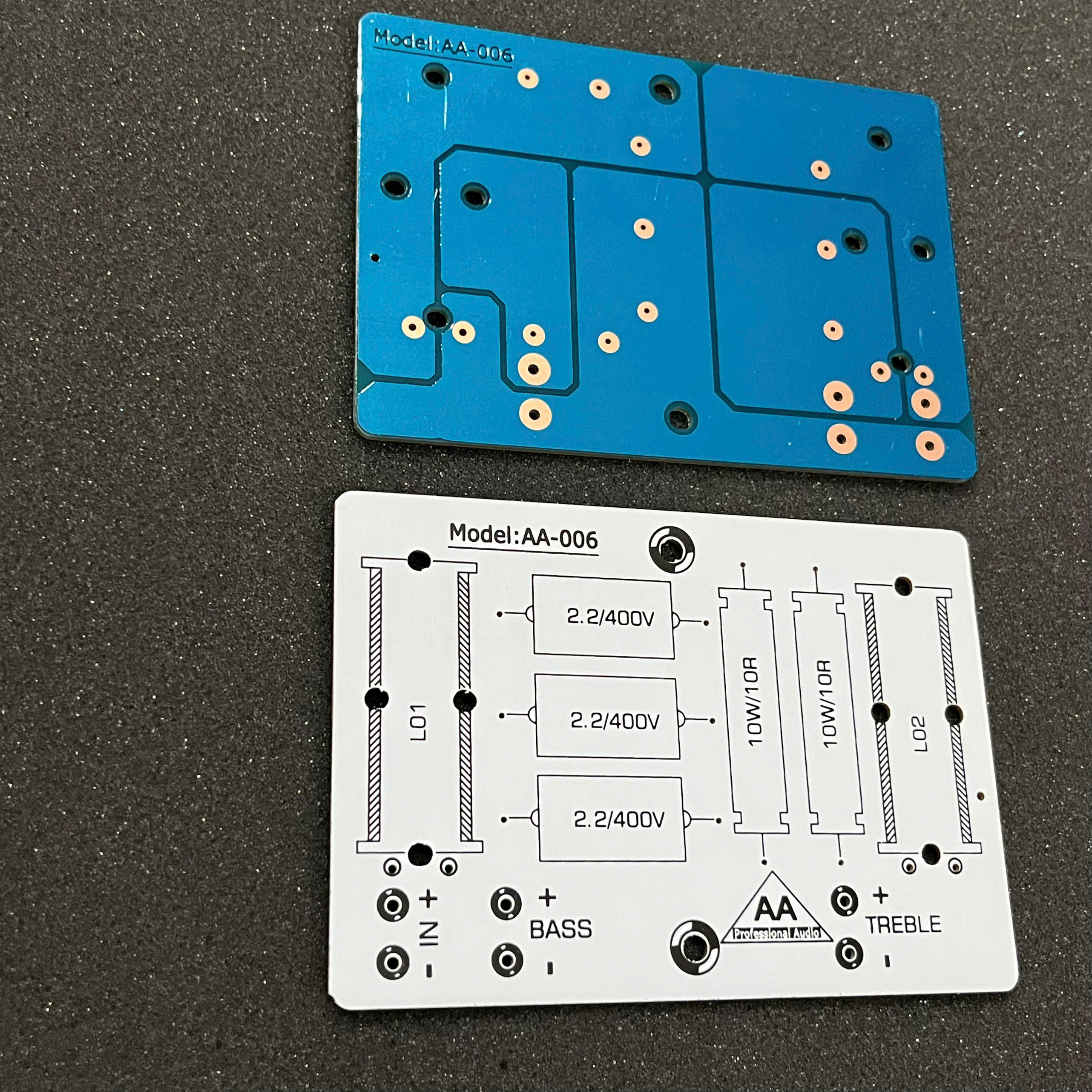

Mạch in 1 lớp là loại PCB chỉ có một mặt đồng dùng để đi dây. Đây là loại mạch đơn giản, dễ làm và rất phù hợp cho người mới bắt đầu học thiết kế, sửa chữa hoặc tự làm mạch điện tử tại nhà.

PCB đang trở nên rất phổ biến, là phần không thể thiếu trong hầu hết mọi linh kiện và thiết bị điện tử ngày nay. Chúng ta có thể bắt gặp thuật ngữ này ở trên các loại bảng điện, thiết bị điện tử... Vậy PCB là gì? Nó có cấu tạo và nguyên lý hoạt động ra sao? Chúng ta cùng đến với bài viết để tìm hiểu các thông tin chi tiết về PCB nhé.

Để có thể tìm hiểu và phát triển lĩnh vực vi điều khiển PIC (Bộ điều khiển giao diện lập trình) - bộ vi điều khiển với các ứng dụng rộng rãi trong thiết bị điện tử hiện đại, tích hợp tất cả các loại cổng giao tiếp và mô-đun bộ nhớ nâng cao. Chúng ta cần tiếp cận chúng từ những điều cơ bản với các dự án đơn giản nhất. Dưới đây chúng tôi giới thiệu đến các bạn đọc những cuốn sách về PIC cơ bản.
