Altium Designer là một trong những phần mềm thiết kế PCB chuyên nghiệp được sử dụng rộng rãi trong lĩnh vực điện tử. Trước khi thiết kế layout PCB, người dùng cần tạo Project và xây dựng Schematic – sơ đồ nguyên lý để xác định mối liên hệ điện giữa các linh kiện.

Trong bài viết này, HPTECH hướng dẫn chi tiết cách tạo Project và sơ đồ nguyên lý bằng Altium Designer, từ bước tạo Project mới, thêm Schematic, đặt linh kiện, nối dây cho đến kiểm tra sơ đồ nguyên lý trước khi chuyển sang thiết kế PCB.

Altium Designer là gì?

Altium Designer là phần mềm EDA chuyên nghiệp hỗ trợ thiết kế mạch điện tử và PCB.

Phần mềm cung cấp nhiều công cụ cho toàn bộ quy trình thiết kế:

• Thiết kế Schematic.

• Thiết kế PCB Layout.

• Quản lý thư viện linh kiện.

• Thiết kế Footprint.

• Kiểm tra Electrical Rules.

• Kiểm tra PCB Design Rules.

• Xuất Gerber.

• Xuất BOM.

• Xuất Pick and Place.

• Chuẩn bị dữ liệu sản xuất PCB và PCBA.

Một quy trình thiết kế PCB cơ bản có thể thực hiện theo:

Project → Schematic → PCB Layout → DRC → Gerber → Manufacturing

Project trong Altium Designer là gì?

Project là nơi quản lý các file liên quan đến một thiết kế điện tử.

Một Project có thể chứa:

• Schematic.

• PCB.

• Libraries.

• Output files.

• Các tài liệu thiết kế khác.

Việc tạo Project ngay từ đầu giúp quản lý thiết kế dễ dàng hơn, đặc biệt với các mạch có nhiều module hoặc nhiều PCB.

Schematic là gì?

Schematic là sơ đồ nguyên lý thể hiện cách các linh kiện điện tử được kết nối với nhau.

Ví dụ một mạch nguồn đơn giản có thể bao gồm:

• Connector.

• Diode.

• Tụ điện.

• IC nguồn.

• Điện trở.

• LED.

Trên Schematic, các linh kiện được kết nối bằng các đường dây điện gọi là Wire.

Schematic không thể hiện chính xác hình dạng vật lý của PCB. Nó chủ yếu mô tả nguyên lý và kết nối điện của mạch.

Quy trình tạo Project và Schematic Altium Designer

Quy trình cơ bản:

Tạo Project

↓

Tạo Schematic

↓

Đặt linh kiện

↓

Đặt nguồn và GND

↓

Nối dây

↓

Đặt Net Label

↓

Kiểm tra kết nối

↓

Annotate

↓

Electrical Rules Check

↓

Gán Footprint

↓

Chuyển sang PCB

Bước 1: Tạo Project mới trong Altium Designer

Mở Altium Designer.

Từ giao diện chính, tạo một Project mới.

Thông thường có thể sử dụng:

File → New → Project

Sau đó chọn loại Project phù hợp với thiết kế PCB.

Đặt tên Project, ví dụ:

HPTECH_Controller

hoặc:

Power_Supply_5V

Bước 2: Chọn thư mục lưu Project

Nên tạo một thư mục riêng cho từng dự án.

Ví dụ:

HPTECH_Controller/
│
├── HPTECH_Controller.PrjPcb
├── Schematic/
├── PCB/
├── Library/
└── Output/

Cách tổ chức thư mục rõ ràng giúp dễ quản lý và tránh nhầm file khi dự án phát triển lớn.

Bước 3: Tạo Schematic mới

Sau khi tạo Project, thêm một Schematic Document.

Chọn:

Add New to Project → Schematic

Sau đó lưu file.

Ví dụ:

HPTECH_Controller.SchDoc

Đây sẽ là file chứa sơ đồ nguyên lý của mạch.

Bước 4: Mở Schematic Editor

Mở file .SchDoc.

Altium Designer sẽ chuyển sang giao diện Schematic Editor.

Tại đây bạn có thể:

• Đặt linh kiện.

• Nối dây.

• Đặt Net Label.

• Đặt Power Port.

• Đặt GND.

• Thêm ghi chú.

• Kiểm tra sơ đồ.

Bước 5: Thiết lập trang Schematic

Trước khi thiết kế, có thể thiết lập:

• Khổ giấy.

• Grid.

• Snap.

• Orientation.

• Title Block.

Đối với các sơ đồ lớn, nên sử dụng grid phù hợp để việc đặt linh kiện và nối dây chính xác hơn.

Bước 6: Đặt linh kiện vào Schematic

Để thêm linh kiện, sử dụng công cụ Place Component.

Có thể tìm linh kiện theo:

• Tên.

• Part Number.

• Library.

• Manufacturer.

Ví dụ:

Resistor

Capacitor

LED

Diode

MOSFET

Op-Amp

Microcontroller

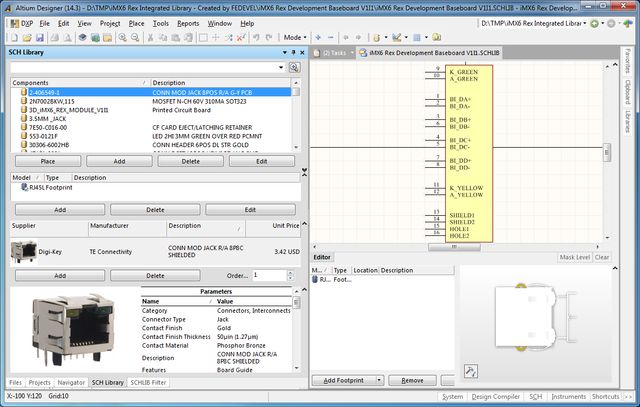

Bước 7: Chọn đúng linh kiện

Không nên chỉ chọn linh kiện dựa trên tên hiển thị.

Cần kiểm tra:

• Part Number.

• Symbol.

• Datasheet.

• Số chân.

• Electrical Type.

• Footprint.

Ví dụ nếu thiết kế sử dụng một IC cụ thể, cần chắc chắn Symbol tương ứng với đúng mã IC.

Bước 8: Đặt điện trở và tụ điện

Ví dụ một mạch LED đơn giản:

VCC → R1 → LED1 → GND

Đặt:

R1

và:

LED1

Sau đó đặt thêm nguồn và GND.

Giá trị có thể thiết lập:

R1 = 1KΩ

LED1 = LED

Bước 9: Chỉnh Value của linh kiện

Mỗi linh kiện nên có thông tin Value phù hợp.

Ví dụ:

R1 → 1K

R2 → 10K

C1 → 100nF

C2 → 10uF

D1 → 1N4148

Value sẽ được sử dụng trong quá trình quản lý BOM.

Bước 10: Đặt nguồn VCC

Nguồn điện cần được thể hiện rõ trên Schematic.

Có thể sử dụng Power Port hoặc Net Label.

Ví dụ:

+5V

+3V3

+12V

VBAT

Tên nguồn nên thống nhất trong toàn bộ Project.

Bước 11: Đặt GND

GND là một trong những net quan trọng nhất của mạch.

Đặt GND tại những vị trí phù hợp để sơ đồ dễ đọc.

Ví dụ:

+5V
 |
 R1
 |
 LED
 |
 GND

Không cần kéo một đường dây dài xuyên toàn bộ schematic chỉ để kết nối về GND nếu có thể sử dụng Power Port hoặc Net Label phù hợp.

Bước 12: Nối linh kiện bằng Wire

Sử dụng công cụ Wire để kết nối các chân linh kiện.

Ví dụ:

MCU Pin → Resistor → LED

Khi nối dây, cần đảm bảo dây thực sự kết nối với chân linh kiện.

Một đường dây nhìn gần chân linh kiện nhưng không snap vào chân có thể dẫn đến lỗi kết nối.

Bước 13: Kiểm tra điểm nối

Khi nhiều đường dây giao nhau, cần xác định chúng có thực sự kết nối hay không.

Đặc biệt chú ý:

• Junction.

• Wire crossing.

• Net Label.

• Power Port.

Không nên dựa hoàn toàn vào hình ảnh để xác định kết nối.

Bước 14: Sử dụng Net Label

Net Label giúp đặt tên cho đường tín hiệu.

Ví dụ:

UART_TX

UART_RX

I2C_SDA

I2C_SCL

SPI_MOSI

SPI_MISO

SPI_CLK

RESET

Net Label giúp sơ đồ gọn hơn và dễ đọc hơn.

Ví dụ kết nối vi điều khiển

Một phần Schematic có thể có:

MCU
 │
 ├── UART_TX
 ├── UART_RX
 ├── I2C_SDA
 ├── I2C_SCL
 ├── SPI_MOSI
 ├── SPI_MISO
 └── RESET

Các Net Label tương ứng có thể được sử dụng ở những phần khác của schematic.

Bước 15: Đặt No Connect

Một số chân IC có thể không được sử dụng.

Không nên để các chân này ở trạng thái không xác định nếu quy tắc kiểm tra yêu cầu đánh dấu.

Có thể sử dụng No Connect để cho biết chân đó được thiết kế không sử dụng.

Điều này giúp giảm cảnh báo khi kiểm tra Electrical Rules.

Bước 16: Annotate linh kiện

Annotation là quá trình đánh số Reference cho linh kiện.

Ví dụ:

R1, R2, R3

C1, C2

U1, U2

D1

Nếu chưa annotate, các linh kiện có thể chưa có Reference hoàn chỉnh.

Đây là bước cần thực hiện trước khi hoàn thiện Schematic.

Bước 17: Kiểm tra Reference

Sau khi annotate, kiểm tra:

• Không trùng Reference.

• Không thiếu Reference.

• Reference đúng loại linh kiện.

Ví dụ:

R1, R2, R3

không nên xuất hiện hai linh kiện cùng có Reference R1.

Bước 18: Gán Footprint cho linh kiện

Sau khi Schematic hoàn thành, cần gán PCB Footprint cho từng linh kiện.

Ví dụ:

R1 → 0603

C1 → 0805

U1 → QFN

J1 → Connector

Footprint quyết định hình dạng pad và kích thước linh kiện trên PCB.

Đây là bước rất quan trọng trước khi chuyển sang PCB Layout.

Bước 19: Kiểm tra Electrical Rules

Altium Designer cung cấp công cụ kiểm tra các quy tắc điện của Schematic.

Có thể kiểm tra:

• Chân chưa kết nối.

• Net bị lỗi.

• Power connection.

• Output conflict.

• Input conflict.

• Các vấn đề về electrical type.

Mục tiêu là phát hiện lỗi trước khi chuyển sang PCB.

Một số lỗi Schematic thường gặp

Lỗi 1: Chân linh kiện chưa nối

Một chân IC bị bỏ quên.

Cách xử lý: kiểm tra lại tất cả chân quan trọng.

Lỗi 2: Hai net bị nối nhầm

Ví dụ:

VCC

bị nối với:

GND

Đây là lỗi nghiêm trọng.

Cần kiểm tra kỹ các junction và wire crossing.

Lỗi 3: Sai Value

Ví dụ:

C1 = 100nF

nhưng thiết kế thực tế cần:

C1 = 10uF

Cần đối chiếu với datasheet và yêu cầu mạch.

Lỗi 4: Sai Symbol

Symbol có thể không phù hợp với IC thực tế.

Cần kiểm tra:

• Số chân.

• Tên chân.

• Pin Number.

• Electrical Type.

Lỗi 5: Sai Footprint

Symbol đúng nhưng Footprint sai.

Ví dụ:

IC thực tế sử dụng QFN nhưng footprint lại là SOIC.

Khi đó PCB có thể không lắp được linh kiện.

Cách tổ chức Schematic chuyên nghiệp

Đối với mạch lớn, nên chia thành các khu vực:

Power

Nguồn cấp.

MCU

Vi điều khiển.

Communication

UART, USB, CAN, RS485...

Sensor

Cảm biến.

Driver

Mạch điều khiển.

Interface

Connector và giao tiếp người dùng.

Debug

SWD, JTAG hoặc các cổng debug.

Cách tổ chức này giúp kỹ sư dễ đọc và kiểm tra sơ đồ.

Schematic nên bố trí như thế nào?

Một Schematic dễ đọc thường có luồng tín hiệu:

Input → Processing → Output

Ví dụ:

Nguồn → MCU → Driver → Motor

hoặc:

Sensor → MCU → Communication

Không nên đặt linh kiện một cách ngẫu nhiên khiến đường dây chồng chéo và khó theo dõi.

Checklist Schematic Altium Designer

Trước khi chuyển sang PCB, nên kiểm tra:

• Tất cả linh kiện đã được đặt.

• Reference đã annotate.

• Value chính xác.

• Symbol chính xác.

• Wire được nối đúng.

• Net Label chính xác.

• VCC/GND đầy đủ.

• Chân không sử dụng đã xử lý.

• Footprint đã được gán.

• Không có lỗi Electrical Rules quan trọng.

• Kiểm tra lại nguồn.

• Kiểm tra các giao tiếp.

• Kiểm tra chân IC.

• Đối chiếu datasheet.

Từ Schematic sang PCB Layout

Sau khi hoàn thành Schematic, bước tiếp theo là chuyển thiết kế sang PCB Editor.

Quy trình:

Schematic

↓

Compile / Check

↓

Assign Footprint

↓

Update PCB

↓

Board Shape

↓

Component Placement

↓

Routing

↓

DRC

↓

Gerber

Khi chuyển sang PCB, Altium Designer sẽ sử dụng thông tin kết nối trong Schematic để tạo các Net và kết nối tương ứng.

Những lưu ý quan trọng khi thiết kế Schematic

1. Đọc datasheet trước khi thiết kế

Không nên kết nối IC chỉ dựa vào tên chân.

2. Kiểm tra nguồn

Xác nhận:

• Điện áp.

• Dòng điện.

• Power sequence nếu có.

3. Kiểm tra chân Boot và Reset

Đối với MCU, các chân Boot, Reset và Debug cần được xem xét kỹ.

4. Kiểm tra tụ Decoupling

IC thường cần tụ bypass/decoupling phù hợp theo datasheet.

5. Kiểm tra giao tiếp

Đối với USB, UART, SPI, I2C, CAN, Ethernet..., cần thiết kế đúng yêu cầu của từng giao tiếp.

6. Không bỏ qua ERC

ERC giúp phát hiện nhiều lỗi trước khi bước sang PCB Layout.

Kết luận

Hướng dẫn tạo Project và sơ đồ nguyên lý (Schematic) bằng Altium Designer là bước đầu tiên trong quy trình thiết kế PCB chuyên nghiệp.

Quy trình cơ bản gồm:

Tạo Project → Tạo Schematic → Đặt linh kiện → Nối dây → Net Label → Power/GND → Annotate → Assign Footprint → Kiểm tra Electrical Rules → Chuyển sang PCB

Một Schematic tốt không chỉ cần đúng về mặt điện mà còn phải dễ đọc, dễ kiểm tra và dễ chuyển sang PCB Layout.

Đặc biệt, trước khi chuyển sang thiết kế PCB, cần kiểm tra kỹ Symbol, Pin, Value, Footprint, Net và các kết nối nguồn.

Sau khi hoàn thành Schematic, bước tiếp theo là thiết kế PCB Layout bằng Altium Designer, bao gồm đặt linh kiện, tạo Board Shape, đi dây, kiểm tra DRC và cuối cùng xuất Gerber để sản xuất PCB.
